Tomografia Sísmica de Refração e Reflexão em Uberlândia

Uberlândia, situada a 863 metros de altitude sobre o Planalto Central Brasileiro, expande sua infraestrutura sobre um complexo pacote geológico que alterna arenitos da Formação Botucatu e os derrames basálticos da Formação Serra Geral. Empreendimentos que exigem escavações ou fundações profundas encontram aqui um contraste de velocidades sísmicas que só a tomografia de refração e reflexão consegue decifrar com precisão. Nossa equipe técnica executa levantamentos geofísicos em toda a região do Triângulo Mineiro, correlacionando os tempos de propagação das ondas P e S para gerar modelos 2D e 3D do subsolo que orientam desde a escolha do tipo de estaca até a detonação controlada em rocha. Em lotes com histórico de solo colapsível na zona urbana, integramos a imagem sísmica com dados de sondagens SPT para calibrar a rigidez das camadas superiores e definir a cota de assentamento com muito mais segurança.

Um perfil sísmico bem executado em basalto alterado revela camadas ocultas que a sondagem mecânica sozinha não detecta, reduzindo surpresas na escavação.

Metodologia e escopo

Em Uberlândia, muitas vezes vemos que a presença de diques de diabásio intrudidos no arenito gera variações laterais bruscas de impedância acústica que confundem uma leitura sísmica convencional. Por isso, trabalhamos com geofones de 4.5 Hz em arranjos lineares de 24 ou 48 canais e fonte de impacto acelerada, ajustando o offset para capturar refrações críticas mesmo quando a rocha sã está a mais de 20 metros de profundidade. O processamento inclui tomografia de tempos de trânsito por inversão iterativa, corrigindo o efeito da zona de baixa velocidade do solo superficial típico do Cerrado. Para projetos viários e de túneis urbanos, a técnica de reflexão de alta resolução complementa o perfil, identificando fraturas e zonas de fraqueza que poderiam comprometer a estabilidade. Na fase de investigação, quando o maciço rochoso mostra sinais de alteração profunda, cruzamos os perfis sísmicos com parâmetros geomecânicos obtidos em triaxiais para estimar o módulo de deformabilidade in situ com baixo grau de incerteza.

Considerações locais

O clima tropical de altitude de Uberlândia, com estação seca bem definida e chuvas concentradas entre outubro e março, altera significativamente o teor de umidade do solo superficial, modificando a velocidade das ondas compressionais em até 30% entre a época de estiagem e o período chuvoso. Programar um levantamento sísmico sem considerar essa sazonalidade pode gerar modelos de subsolo distorcidos, mascarando o topo rochoso e induzindo a erros na definição do volume de escavação. Nos terrenos próximos ao Rio Uberabinha, a presença de aluviões saturados exige ainda a análise conjunta com parâmetros de permeabilidade in situ para não confundir uma camada de cascalho freático com uma lente de rocha alterada. O risco de interpretar erroneamente uma camada de solo mole como material competente é real e costuma se traduzir em recalques diferenciais em edifícios de múltiplos pavimentos ou instabilidade em taludes de corte na região do Distrito Industrial.

Parâmetros técnicos

Parâmetro	Valor típico
Arranjo típico de geofones	24 a 48 canais, geofones de 4.5 Hz ou 14 Hz
Fonte de energia	Marreta de 8 kg com placa metálica, queda de peso acelerada ou explosivo leve
Profundidade de investigação (refração)	15 a 40 m, dependendo do comprimento do cabo e energia
Parâmetros obtidos	Vp, Vs, razão de Poisson, módulo de Young dinâmico, módulo cisalhante
Norma de referência	ASTM D5777-18 e ABNT NBR 15985:2011
Tempo de execução em campo	1 a 2 dias para perfis de até 230 m em área urbana

Serviços técnicos associados

Perfil de refração sísmica com tomografia

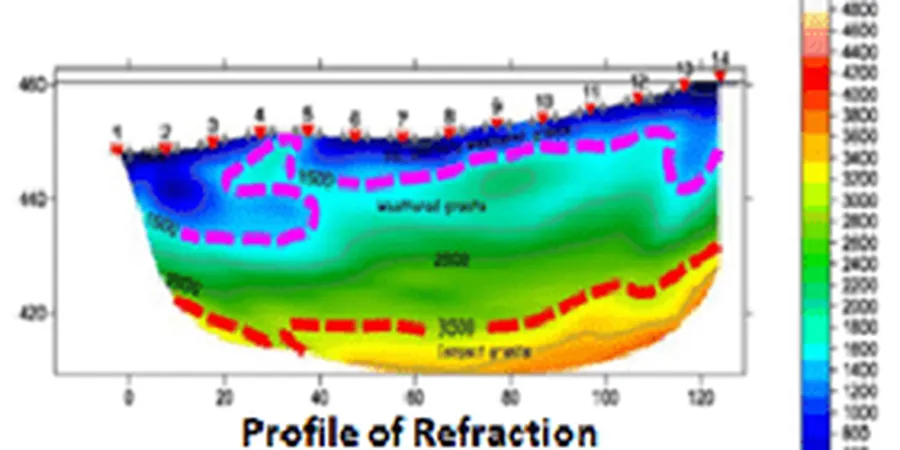

Modelo 2D de velocidades Vp ao longo de alinhamentos de até 230 metros, com inversão tomográfica que resolve camadas de baixa velocidade ocultas sob o basalto fraturado.

Levantamento de reflexão sísmica de alta resolução

Seções empilhadas em profundidade para identificar falhas, contatos geológicos e cavernas em subsolo de calcário ou arenito silicificado, com espaçamento CDP ajustável.

Análise conjunta MASW + refração

Aquisição simultânea de ondas de superfície e ondas compressionais para obter o perfil contínuo de Vs até 30 metros, classificação do solo segundo a ABNT NBR 15421 e cálculo do Vs30.

Relatório geotécnico com correlação sísmica

Documento técnico com seções interpretadas, tabelas de velocidades por camada e correlação com furos de sondagem existentes, pronto para alimentar modelos de elementos finitos de interação solo-estrutura.

Perguntas frequentes

Quanto custa um levantamento de tomografia sísmica em Uberlândia?

O investimento parte de $100.000, variando conforme a metragem linear do perfil, o número de canais utilizados e a complexidade do processamento. Em áreas urbanas com pavimento, a necessidade de acoplamento especial dos geofones também influencia no valor final.

A refração sísmica funciona bem no basalto de Uberlândia?

Sim, e é uma das melhores ferramentas para isso. O basalto são da Formação Serra Geral tem velocidade de onda P elevada, entre 3500 e 5000 m/s, o que gera um contraste nítido com o solo saprolítico acima. A tomografia resolve inclusive zonas de basalto vesicular ou amigdaloidal que podem ter velocidades mais baixas e serem confundidas com rocha alterada.

Qual a diferença entre refração e reflexão sísmica para minha obra?

A refração mapeia camadas cuja velocidade aumenta com a profundidade — ideal para definir topo rochoso e espessura do solo. A reflexão identifica interfaces de impedância acústica independente do gradiente de velocidade, sendo mais indicada para detectar falhas, fraturas profundas e contatos verticais. Em projetos de túneis ou escavações urbanas em Uberlândia, costumamos recomendar a combinação das duas técnicas.
